热效率:81.8%
适用燃料:AII AIII WIII
应用范围:医药、化工、轻工、养殖、造纸、酒店、制衣等

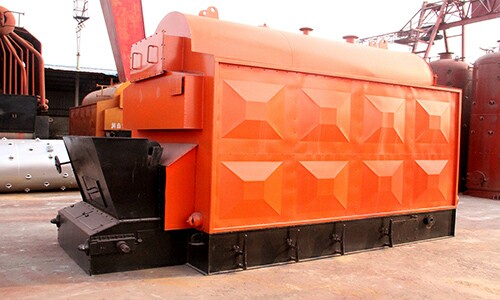

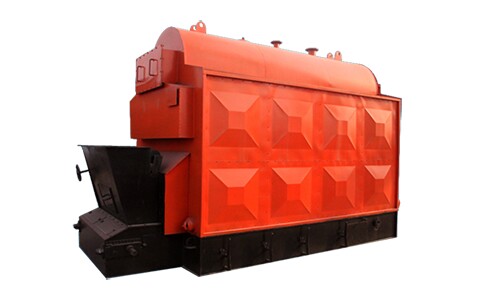

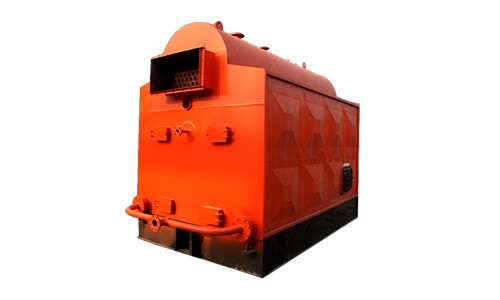

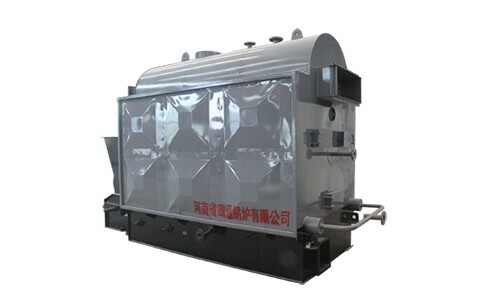

产品简介:DZ(H)L系列快装链条炉排热水锅炉为单锅筒纵置式水火管锅壳式锅炉,燃烧方式活动炉排及链条炉排,是一种卧式三回程水火管混合式锅炉,在锅筒内布置一束螺纹烟管
四通卧式手动/自动快装链条炉排燃煤热水锅炉为单锅筒纵置式水火管锅壳式锅炉,燃烧方式活动炉排及链条炉排,是一种卧式三回程水火管混合式锅炉,在锅筒内布置一束螺纹烟管。炉膛左右二侧水冷壁为辐射受热面,炉膛两翼为对流受热面。锅炉本体在总体结构上采用上置锅筒,水冷壁管和集箱左右对称布置的形式。锅炉有筒体和前后管板组焊而成。该锅炉内布置有挡火华墙,燃烧效率高。
采用轻型链条炉排实现机械加煤,配有鼓风机、引风机进行机械通风,并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱,燃料自煤斗落到炉排上,进入炉膛燃烧后,火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱,再由前烟箱折回锅内管束,通过后烟箱进入省煤器,然后由引风机抽引通过烟道至烟囱排向大气。
四通卧式手动/自动快装链条炉排燃煤热水锅炉采用新科技成果,如:拱型管板、螺纹烟管等,解决了锅壳式锅炉的管板裂纹,水冷壁爆管、热效率低、出力不足、煤质适应性差等问题。

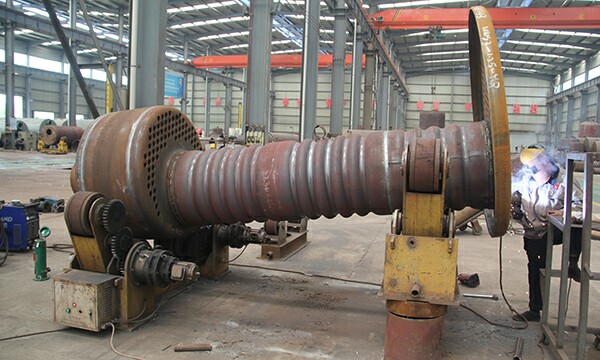

1、采用了拱型管板与螺纹烟管组成锅筒,使锅筒由准钢性体变为准弹性体结构,烟管由两回程改为单回程,解决了管板裂纹的问题;
2、采用了螺纹烟管,获得了强化传热效果,提高了锅炉的热效率;
3、运行稳定、调整方便、出力足、升压快、环保节能、热效率高等;
4、锅炉自身具有除尘作用使锅炉烟尘排放达到环保规定指标;
5、该系列锅炉采用拱型管板、两翼烟道、螺纹烟管等,解决了锅壳式锅炉的管板裂纹、锅筒下部鼓包,水冷壁爆管、热效率低、出力不足、煤质性差等问题。
四通锅炉型号 | DZH0.7 | DZL1.4 | DZL2.8 | DZL4.2 |
额定热效率(MW) | 0.7 | 1.4 | 2.8 | 4.2 |
出水温度(℃) | 95 | 95 | 95 | 95 |
回水温度(℃) | 70 | 70 | 70 | 70 |
热效率(%) | 79.71 | 79.92 | 80.5 | 81.35 |
燃料消耗量(kg/h) | 184.37 | 363.55 | 780.4 | 1047.16 |
锅炉受热面积(㎡) | 32.23 | 49.92 | 96.16 | 156.53 |
锅炉重量(t) | 10 | 24 | 29.2 | 42 |
锅炉尺寸 长、宽、高 (mm) |
4108 2200 2915 |
5470 2340 3320 |
6500 2550 3560 |
7500 2530 3790 |
