设计热效率:≥95%
适用燃料:天然气、轻油、重油、煤气等
应用范围:集中供热、供暖
产品简介:四通CWNS型燃气热水锅炉是与德国技术合作开发的锅炉产品,各项技术指标均达到先进水平。该种类锅炉真正的做到了燃烧清洁、排放无污染、操作便捷、出力充足
销售热线:158 9366 6066

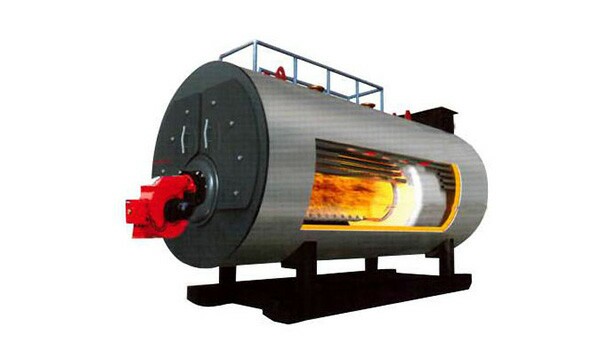

四通卧式燃油/气常压热水锅炉为快装卧式内燃三回程火管结构,其额定功率必须小于于0.1Mw才能称为常压,该锅炉在不达到一定的容积情况下可以不要办证直接使用。内部采用下置波纹炉胆高温烟气经波纹炉胆回火室依次冲刷第二及第三回程烟管,由后烟室烟囱排入大气。

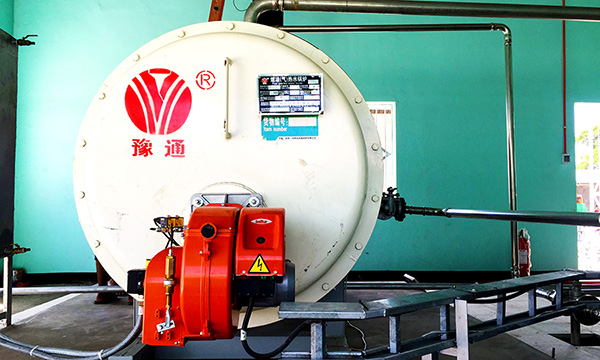

该锅炉配有全自动燃烧机,采用了燃烧自动比例调节,给水自动调节,程序启停,自动运行等先进技术,并具有水温控超温、超压熄火等自动保护功能。具有安全可靠、效率高、造型美观、结构紧凑、安装简便、经久耐用等优点,广泛适用于企业、宾馆、医院、写字楼、民用建筑等设施工业用汽和生活及采暖用汽。
1、四通卧式燃油/气常压热水锅炉采用偏置炉胆湿背式结构,高温烟气依次冲刷第二及第三回程 烟管,然后由后烟室经烟囱排入大气,结构紧凑,外形美观;
2、合理的受热面结构,有效控制烟气阻力;
3、适当的控制排烟温度,即保证锅炉效率,又防止烟气冷凝,延长锅炉使用寿命;

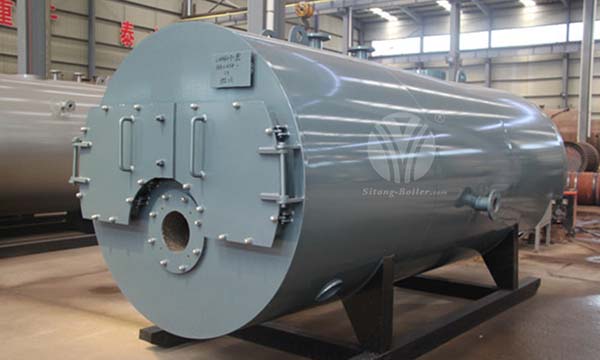

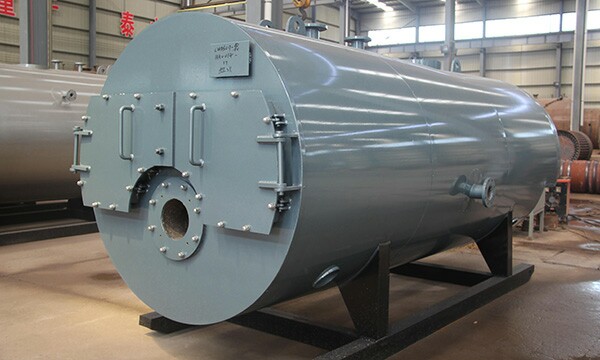

4、锅炉装有活动的前后烟箱盖,使锅炉检修方便;
5、锅炉在常压状态下运行,安全可靠,无须年检,安装方便;

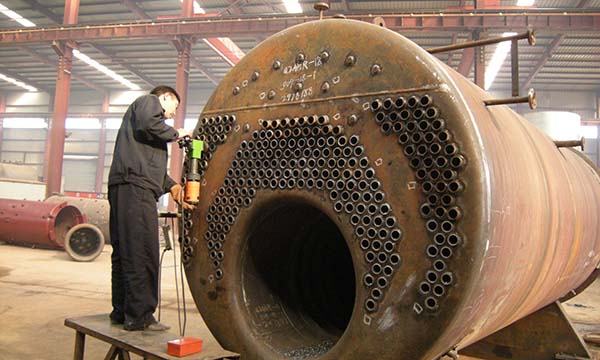

6、波形炉胆和螺纹烟管等强化传热元件的应用,不仅强化传热效果,还有效吸收炉体的热胀冷缩;
7、不锈钢外包装,抗腐蚀性能增加;
8、保温性能良好:锅炉采用整体保温减少了热量损失。
四通锅炉型号 | CWNS0.35-85/65-Y(Q) | CWNS0.48-85/65-Y(Q) | CWNS0.58-85/65-Y(Q) | CWNS0.7-85/65-Y(Q) | CWNS1.05-85/65-Y(Q) | CWNS1.4-85/65-Y(Q) | CWNS1.75-85/65-Y(Q) | CWNS2.1-85/65-Y(Q) | CWNS2.8-85/65-Y(Q) |
额定发热量(MW) | 0.35 | 0.48 | 0.58 | 0.7 | 1.05 | 1.4 | 1.75 | 2.1 | 2.8 |
工作压力(MW) | 常压 | 常压 | 常压 | 常压 | 常压 | 常压 | 常压 | 常压 | 常压 |
额定出水温度(℃) | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 |
额定回水温度(℃) | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 |
热效率(%) | 93—94 | 93—94 | 93—94 | 93—94 | 93—94 | 93—94 | 93—94 | 93—94 | 93—94 |
水容量(L) | 420 | 630 | 900 | 1050 | 1560 | 2300 | 2700 | 3700 | 4100 |
出水口(mm) | 65 | 65 | 80 | 80 | 100 | 100 | 125 | 125 | 150 |
进水口(mm) | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 | 50 |
锅炉重量(Kg) | 1280 | 1550 | 1900 | 2100 | 2900 | 3750 | 3950 | 4950 | 8100 |
锅炉尺寸 长、宽、高 (mm) | 1960 920 1255 | 2480 1020 1435 | 2670 1120 1485 | 2670 1120 1485 | 2930 1360 1760 | 3300 1470 1890 | 3530 1580 2010 | 3800 1680 2110 | 4200 1780 2175 |
