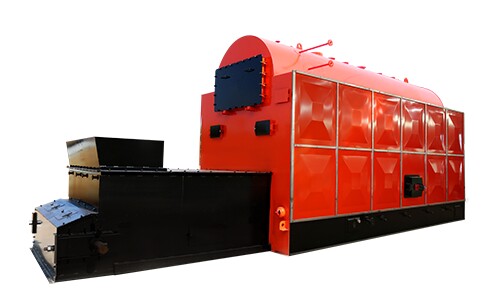

  • 快装链条炉排生物质锅炉
  • 容量:2—20蒸吨

    热效率:80—84%

    适用燃料:秸秆稻壳等直燃燃料、成型生物质与生物质混合燃料

    应用范围:供应工艺热水蒸汽、大众采暖、集中供热

    产品简介:四通DZL型快装锅炉为单锅筒纵置式链条炉排卧式三回程水火管锅炉锅炉,适宜燃烧成型生物质燃料,也可纯燃煤或混燃煤与成型生物质燃料

    全国销售热线:158 9366 6088

  • 产品介绍
  •

    DZL然物质锅炉案例图.jpg四通快装链条炉排生物质锅炉是一种卧式三回程水火管锅炉,生物质燃料含硫量大多小于0.2%,熄灭时不用设置气体脱硫安装,降低了本钱,又利于环境的维护。在锅筒内布置螺纹烟管,炉膛左右两侧有水冷壁管,前后拱采用新型的节能炉拱,采用轻型小鳞片式链条炉排更有利于生物质燃料的燃烧,配有鼓风机、引风机进行机械通风,并装有出渣机实现自动出渣。



    燃料自上煤斗落到炉排上,进入炉膛内燃烧,火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱,再由前烟箱折向锅筒内的螺纹烟管中,经过后烟箱进入省煤器,然后再由引风机抽引通过烟道至烟囱排入大气。



  • 性能特点
  •

    DZL生物质锅炉发货图 (1).JPG1、通过将两侧集箱上的部分上升管拉向护膛,然后引入锅筒侧下方并辅以锅筒底部隔热整浇成型组成炉顶受热面,以新颖的炉膛结构成功解决了锅筒底部直接受高温火焰辐射,避免产生“鼓包”缺陷;



    2、两翼烟道的设置,使烟气顺利进入前烟箱,使之前管板温度相同,避免因温度应力而产生管板裂纹;



    3、锅筒内采用单回程螺纹烟管,强化了传热效果,同时螺纹烟管具有自清灰功能,避免了烟管内积灰;



    4、锅炉前、后拱均采用了水冷壁管作支撑的整体浇注结构,形成永久拱。后拱低而长,出口段为反倾斜,前拱倾角45°与后拱相呼应,形成明显倒“α”火焰,有利于劣质煤的燃烧,煤种适应性强;



    5、炉排侧密封结构设计先进合理,避免了侧密封卡炉排和炉排两侧布风不均匀而烧坏侧密封的缺陷。4t/h及以下锅炉采用侧密封冷加角铁筋板结构,6t/h以上锅炉采用接触式侧密封下密封结构;



    6、炉排下面有独立调节风室,两侧进风;采用新型曲臂螺杆调节结构,从而使调风通风截面比达到100%,调节灵活,布风均匀。推拉式闸板清灰装置,闸板采用耐热铸铁精加工密封结构,从而有效防止二次燃烧变形和炉排漏风。



    DZL生物质锅炉发货图 (10).JPG DZL生物质锅炉发货图 (8).JPG

  • 技术参数
  •

    四通锅炉型号 SZL2 SZL4 SZL6 SZL10 SZL15 SZL20
    额定蒸发量(t/h) 2 4 6 10 15 20
    工作压力(Mpa) 1.25/1.6 1.25/2.5 1.25/2.5 1.25/2.5 1.25/2.5 1.25/2.5
    蒸汽温度(℃) 194/225 194/225 194/225 194/225 194/225 204/225
    给水温度(℃) 20 20 20 20 20 20
    炉排面积(㎡) 3.22 6.72 7.52 11.8 18 23
    热效率(%) 79.55 78.82 79.5 80.2 82 82
    锅炉重量(T) 25 30 22.5 86.5 30 35

    锅炉尺寸

    长、宽、高

    (mm)

    5500
    2350
    3970
    7730
    2360
    3520
    6150
    2840
    3540
    7853
    3316
    3524
    10000
    3200
    3500
    11000
    3200
    3500



  • 图片展示
  •  DZL系列快装链条炉排生物质锅炉4.jpg DZL系列快装链条炉排生物质锅炉3.jpg DZL系列快装链条炉排生物质锅炉2.jpg DZL系列快装链条炉排生物质锅炉1.jpg
