导热油温:供热温度可达到液相340℃
适用燃料:各类劣质烟煤、褐煤、贫煤及生物质燃料
应用范围:化学、塑料、纺织、橡胶、食品、林产、纸品、涂料缩合、干燥、医药工业蒸馏等
产品简介:本锅炉主要有本体和链条炉排两大部件组成,快装出厂,运输方便、安装周期短、投产见效快
销售热线:158 9366 6066

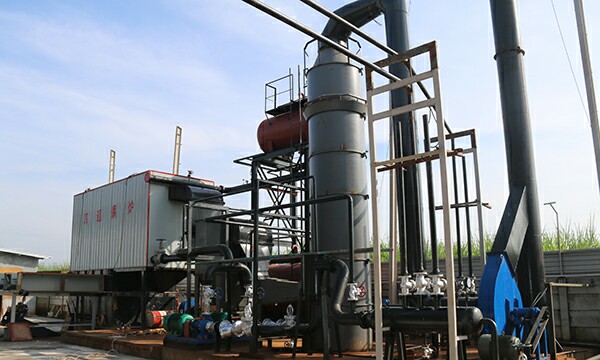

四通卧式自动链条炉排燃煤导热油炉的燃烧设备为往复斜推炉排。在炉膛内设有低而长的后拱,高而短的前拱,前、后拱相互配合,在炉膛内形成良好的空气动力场,使烟气沿后拱向前拱流动,经过前拱的反射,形成倒冲刷,并且通过前拱的蓄热作用加强对煤的辐射,迅速点燃进入炉膛的新煤。随着往复炉排的推动,不断翻滚前进,经过预热、干馏、着火、燃烬四个阶段,后落入出渣机排出。
四通卧式自动链条炉排燃煤导热油炉炉拱与往复炉排的组合,使之适用于燃烧各类劣质烟煤、褐煤、贫煤及生物质燃料,并能充分燃烬,大大减少了燃烧不彻底所带来的热损失,降低了运行成本,提高了热效率。
四通卧式自动链条炉排燃煤导热油炉往复炉排片分为无缝、有缝及夹缝三种,以适应不同的燃烧区调风之需要,从而达到理想的燃烧状态。炉排采用“中高硅耐热球墨”铸铁材料,抗烧损、抗氧化能力强,使用寿命长。
1、安装方便,只要上部本体和下部炉排合拢即可,安装周期短;
2、炉膛采用双密排盘管,受热面布置充足,降低管子表面热负荷,使导热油使用更安全;
3、介质流程合理,导热油由低(进口)到高(出口),运行中产生的气体很难在炉内停留,可方便地排出系统;
4、炉拱设计合理,烟气在炉膛内停留时间长,燃烧更充分;
5、转向烟室布置受热面,使隔墙避免高温烟气直接冲刷,有效防止隔烟墙脱落产生的烟气短路现象。
四通锅炉型号 | YLW1400 | YLW1800 | YLW2400 | YLW3500 | YLW4200 |
额定热功率(KW) | 1400 | 1800 | 2400 | 3500 | 4200 |
热效率(%) | 75 | 75 | 78 | 78 | 78 |
设计压力(Mpa) | 0.9 | 0.9 | 1.1 | 1.1 | 1.1 |
工作压力(Mpa) | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 |
高工作温度(℃) | 320 | 320 | 320 | 320 | 320 |
循环油量(m³/h) | 80 | 115 | 155 | 188 | 225 |
锅炉重量(T) | 14.7 | 18.1 | 27.8 | 38 | 44.6 |
锅炉尺寸 长、宽、高 (mm) |
6200 2300 3200 |
6360 2320 4420 |
6852 2500 5563 |
7508 2925 1700 |
7680 2885 2200 |
