  • 卧式手动/自动快装链条炉排燃煤热水锅炉
  • 规格型号:1——20吨

    热效率:81.8%

    适用燃料:AII AIII WIII

    应用范围:医药、化工、轻工、养殖、造纸、酒店、制衣等

    产品简介:DZ(H)L系列快装链条炉排热水锅炉为单锅筒纵置式水火管锅壳式锅炉,燃烧方式活动炉排及链条炉排,是一种卧式三回程水火管混合式锅炉,在锅筒内布置一束螺纹烟管

    全国销售热线:181 3569 0888

  • 产品介绍
  •

    DZHL燃煤热水锅炉产品图.jpg四通卧式手动/自动快装链条炉排燃煤热水锅炉为单锅筒纵置式水火管锅壳式锅炉,燃烧方式活动炉排及链条炉排,是一种卧式三回程水火管混合式锅炉,在锅筒内布置一束螺纹烟管。炉膛左右二侧水冷壁为辐射受热面,炉膛两翼为对流受热面。锅炉本体在总体结构上采用上置锅筒,水冷壁管和集箱左右对称布置的形式。锅炉有筒体和前后管板组焊而成。该锅炉内布置有挡火华墙,燃烧效率高。



    采用轻型链条炉排实现机械加煤,配有鼓风机、引风机进行机械通风,并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱,燃料自煤斗落到炉排上,进入炉膛燃烧后,火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱,再由前烟箱折回锅内管束,通过后烟箱进入省煤器,然后由引风机抽引通过烟道至烟囱排向大气。



    四通卧式手动/自动快装链条炉排燃煤热水锅炉采用最新科技成果,如:拱型管板、螺纹烟管等,解决了锅壳式锅炉的管板裂纹,水冷壁爆管、热效率低、出力不足、煤质适应性差等问题。

  • 性能特点
  •

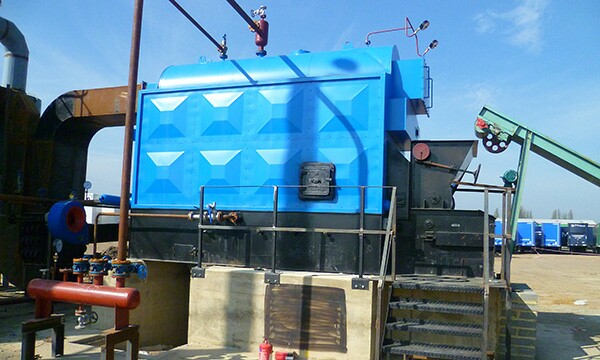

    DZHL燃煤热水锅炉案例图1.jpeg1、采用了拱型管板与螺纹烟管组成锅筒,使锅筒由准钢性体变为准弹性体结构,烟管由两回程改为单回程,解决了管板裂纹的问题;



    2、采用了螺纹烟管,获得了强化传热效果,提高了锅炉的热效率;



    3、运行稳定、调整方便、出力足、升压快、环保节能、热效率高等;



    4、锅炉自身具有除尘作用使锅炉烟尘排放达到国家环保规定指标;



    5、该系列锅炉采用拱型管板、两翼烟道、螺纹烟管等,解决了锅壳式锅炉的管板裂纹、锅筒下部鼓包,水冷壁爆管、热效率低、出力不足、煤质性差等问题。

  • 技术参数
  •

    四通锅炉型号 DZH0.7 DZL1.4 DZL2.8 DZL4.2
    额定热效率(MW) 0.7 1.4 2.8 4.2
    出水温度(℃) 95 95 95 95
    回水温度(℃) 70 70 70 70
    热效率(%) 79.71 79.92 80.5 81.35
    燃料消耗量(kg/h) 184.37 363.55 780.4 1047.16
    锅炉受热面积(㎡) 32.23 49.92 96.16 156.53
    锅炉重量(t) 10 24 29.2 42

    锅炉尺寸

    长、宽、高

    (mm)

    4108

    2200

    2915

    5470

    2340

    3320

    6500

    2550

    3560

    7500

    2530

    3790



  • 图片展示
  •  DZ(H)L系列锅炉1.jpg DZ(H)L系列锅炉2.jpg DZ(H)L系列锅炉3.jpg DZ(H)L系列锅炉4.jpg
