  • 四通贯流锅炉(台湾志豪合作生产)
  • 规格型号:0.1-2吨
    热效率:93%
    适用燃料:天然气、轻油
    应用范围:宾馆、饭店、学校、医院、机关等
    产品介绍:贯流锅炉是河南省四通锅炉与台湾志豪工业公司合作生产的一种新型贯流式蒸汽锅炉,每台贯流锅炉都是经过整机调试后出厂进入安装地点

    全国销售热线:181 3569 0888

  • 产品介绍

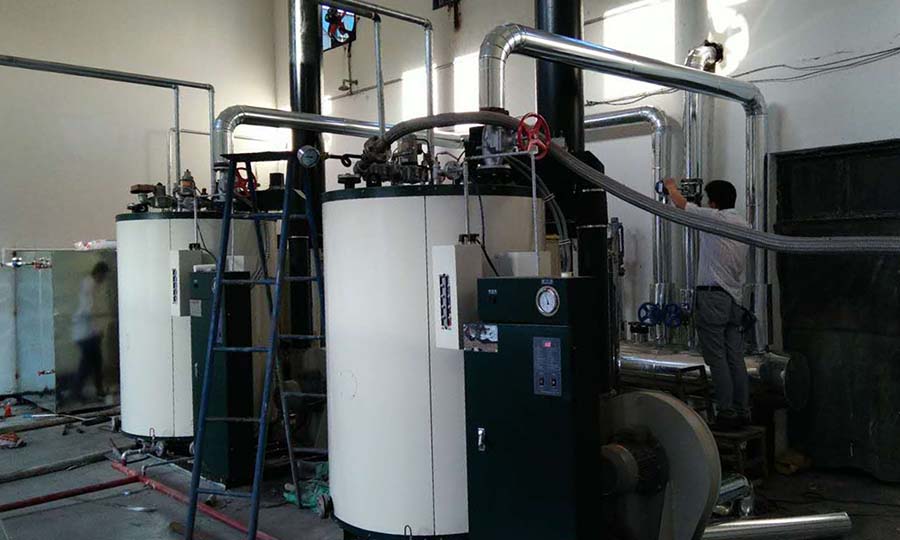

  • 四通贯流案例图 (3).jpg

    贯流锅炉是河南省四通锅炉与台湾志豪工业公司合作生产的一种新型贯流式蒸汽锅炉,每台贯流锅炉都是经过整机调试后出厂进入安装地点。




    贯流锅炉由锅炉本体(由上集箱,下集箱,水管组成)、汽水分离器、水泵、燃烧机等部件组成。在经过我们专业工程师的精密核算,在保证锅炉最大出力的前提下,最大限度的降低了锅炉的占地空间,为用户节约了宝贵的占地空间,节约了投资。





    根据锅炉容量的大小,在局部区域增加了横鳍片和纵鳍片的布置,内圈水管靠炉膛侧的半周为辐射受热面,内圈管另外半周及外圈管靠炉膛侧的半周为对流受热面,锅炉水管布置成W型燃烧气体流程,这一设计大幅度增加了传热面积,又因炉膛水冷度大,使炉膛温度较低,而对流受热面因烟气横向冲刷,扰动剧烈,既起到清灰作用,又具有较高的传热系数,提高了传热效果。

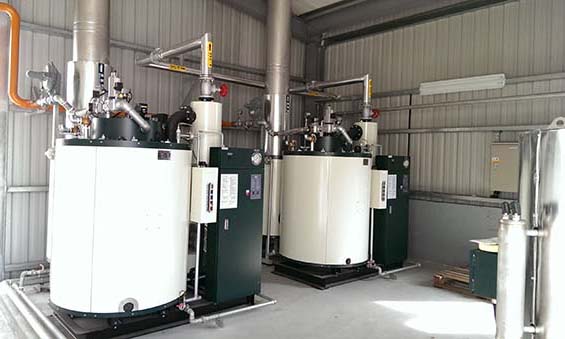

     四通贯流案例图 (3).jpg

    锅炉设计有自动浓缩排污装置和高性能的汽水分离器,二连水位控制,水管区域布置有热电偶,使锅炉具有较长的使用寿命及高品质的蒸汽或洁净的热水。采用了以上独特的设计结构,使得锅炉的受热面布置紧凑,锅炉的单位热负荷极高。根据我国节能、环保的要求,可应客户的需求在锅炉尾部加装钢管式节能器,使锅炉的排烟温度降低,锅炉的效率上升。







    贯流锅炉的水容量较小,因此锅炉启动速度较快,本体破损时的破坏威力也较小,但当外界负荷变化及间断给水时,蒸汽压力波动较大,受外界影响较大。这种锅炉对水质要求高,如水处理不当,水管下部缩口处泥垢易沉积后而堵塞、爆管,且除垢、清垢较困难。这种锅炉的燃烧器位于锅炉顶部,便于维护。

  • 性能特点
  •

    1、锅炉结构紧凑,外形美观,占地面积小;




    2、全自动控制,可实现无人操作;



    3、锅炉水容积小,启动快,负荷调节性能好;



    4、独特的消音设计,使全套设备运行噪音极低;



    5、锅炉热效率高,环保性能好;



    6、产生蒸汽快,一般产生额定压力下的蒸汽量只需3-5分钟左右。从冷机状态到满热载仅需二十分钟;



    7、要求严格控制制造质量,执行严格的质量管理体系,制造厂要出合格的高质量产品。同时它对给水水质要求较高,应严格控制给水水质标准,以保证其使用寿命;



    8、钢材耗量小,贯流锅炉的钢材耗量与单位产汽之比为1.1:1(即1.1吨钢/吨汽),而普通燃煤锅炉约为4-6吨钢/吨。



    lsh4.jpg lsh3.jpg

  • 技术参数
  •

    四通锅炉型号 LSS100G LSS200G LSS300G LSS300GE LSS400G LSS400GE
    额定蒸发量(Kg/h) 100 200 300 300 400 400
    额定发热量(Kcal/h) 53900 108000 162000 162000 216000 216000
    额定最高压力(Kgf/㎡) 10 10 10 10 10 10
    锅炉本体受热面积(㎡) 2.8 3.8 5.2 5.2 5.7 5.7
    锅炉容量(L) 33 48 125 163 259 517
    锅炉热效率(%) 92—96 92—96 92—96 92—96 92—96 92—96
    锅炉重量(Kg) 366 470 620 720 640 740

    锅炉尺寸

    长、宽、高

    (mm)

    1020

    711

    1550

    1154

    788

    1615

    1279

    915

    7804

    1477

    915

    1804

    1279

    915

    1904

    1477

    915

    1904



    型号 LSS500G LSS500GE LSS500GE1 LSS600G LSS600GE LSS600GE1
    额定蒸发量(Kg/h) 500 500 500 600 600 600
    额定发热量(Kcal/h) 269000 269000 269000 323000 323000 323000
    额定最高压力(Kgf/㎡) 10 10 10 10 10 10
    锅炉本体受热面积(㎡) 7.0 7.0 7.0 7.6 7.6 7.6
    锅炉容量(L) 95 95 95 102 102 102
    锅炉热效率(%) 92—96 92—96 92—96 92—96 92—96 92—96
    锅炉重量(Kg) 910 1060 1060 950 1100 1100

    锅炉尺寸

    长、宽、高

    (mm)

    1481

    1098

    2115

    1612

    1098

    2115

    1615

    1098

    2115

    1481

    1098

    2215

    1612

    1098

    2215

    1612

    1098

    2215



    型号 LSS750G LSS750GE LSS750GE1 LSS1000G LSS1000GE LSS1000GE1
    额定蒸发量(Kg/h) 750 750 750 1000 1000 1000
    额定发热量(Kcal/h) 404300 404300 404300 539000 539000 539000
    额定最高压力(Kgf/㎡) 10 10 10 10 10 10
    锅炉本体受热面积(㎡) 8.0 8.0 8.0 9.9 9.9 9.9
    锅炉容量(L) 106 106 106 176 176 517
    锅炉热效率(%) 92—96 92—96 92—96 92—96 92—96 92—96
    锅炉重量(Kg) 1040 1250 1250 1430 1640 1600

    锅炉尺寸

    长、宽、高

    (mm)

    1581

    1118

    2230

    1748

    1152

    2230

    1748

    1152

    2230

    1597

    1456

    2222

    1730

    1456

    2222

    1750

    1456

    2222



    型号 LSS1500G LSS1500GE LSS1500GE1 LSS2000G LSS2000GE LSS2000GE1
    额定蒸发量(Kg/h) 1500 1500 1500 2000 2000 2000
    额定发热量(Kcal/h) 808000 808000 808000 1080000 1080000 1080000
    额定最高压力(Kgf/㎡) 10 10 10 10 10 10
    锅炉本体受热面积(㎡) 9.9 9.9 9.9 9.9 9.9 9.9
    锅炉容量(L) 176 176 176 163 163 163
    锅炉热效率(%) 92—96 92—96 92—96 92—96 92—96 92—96
    锅炉重量(Kg) 1800 1930 1810 2000 2050 1980

    锅炉尺寸

    长、宽、高

    (mm)

    1972

    1915

    2330

    1972

    1915

    2330

    1860

    1915

    2330

    1958

    1908

    2307

    1958

    1908

    2307

    1830

    1908

    2307
