  • 卧式燃油/气承压热水锅炉
  • 锅炉容量:1 ~ 20 蒸吨

    设计热效率:≥95%

    适用燃料:天然气、轻油、重油、煤气等

    应用范围:集中供热、供暖

    产品简介:四通WNS型燃气热水锅炉是与德国技术合作开发的锅炉产品,各项技术指标均达到世界先进水平。该种类锅炉真正的做到了燃烧清洁、排放无污染、操作便捷、出力充足

    全国销售热线:158 9366 6088

  • 产品介绍
  •

    WNS燃气热水锅炉结构图 (4).jpg

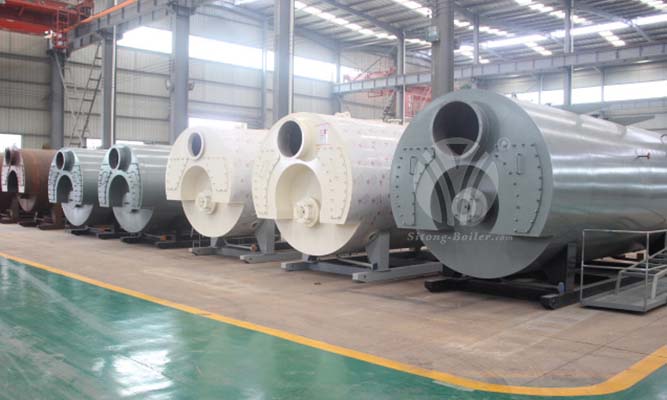

    四通卧式燃油/气承压热水锅炉是全自动燃油气蒸汽卧式内燃三回程火管锅炉,采用低位、对称布置燃烧室,本体上所有管子与锅筒及管板连接均采用焊接形式。前烟箱采用快开结构,回火室后部装有防爆、检查于一体的防爆门,锅筒下部设两个头孔和清灰孔,便于检测、维修和清理。



    四通卧式燃油/气承压热水锅炉采用下置波纹炉胆,高温烟气经波纹炉胆回火室依次冲刷第二及第三回程烟管,由后烟室经烟囱排入大气。该锅炉配有世界名牌全自动燃烧机,采用了燃烧自动比例调节,给水自动调节,程序启停,自动运行等先进技术,并具有水温控超温、超压熄火等自动保护功能,选用上乘的国产阀门、仪表、水泵。该锅炉具有安全可靠、效率高、造型美观、结构紧凑、安装简便、经久耐用等优点,广泛适用于企业、宾馆、医院、写字楼、民用建筑、工业、养殖业等设施的工业用汽和生活及采暖用汽。


  • 性能特点
  •

    WNS燃油气热水锅炉案例图 (1).jpg

    1、四通卧式燃油/气承压热水锅炉为卧式快装内燃三回程火管锅炉。采用偏置炉胆湿背式结构,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气,整体布置,结构紧凑,外形美观;



    2、合理的受热面结构,有效控制烟气阻力;



    3、适当的控制排烟温度,即保证锅炉效率,又防止烟气冷凝,延长锅炉使用寿命;



    4、锅炉装有活动的前后烟箱盖,使锅炉检修方便;



    5、配置有防爆门,泄压后自动回弹,确保锅炉安全性;



    6、波形炉胆和螺纹烟管等强化传热元件的应用,不仅强化传热效果,还有效吸收炉体的热胀冷缩;



    7、不锈钢外包装,抗腐蚀性能增加。



    WNS燃气热水锅炉结构图 (2).jpg WNS燃气热水锅炉结构图 (1).jpg

  • 技术参数
  •

    四通锅炉型号 WNS0.7-0.7/95/70-YQ WNS1.4-0.7/95/70-YQ WNS2.8-1.0/95/70-YQ WNS4.2-1.0/95/70-YQ WNS7.0-1.0/95/70-YQ WNS10.5-1.25/115/70-YQ WNS14-1.25/115/70-YQ
    额定热功率(MW 0.7 1.4 2.8 4.2 7.0 10.5 14
    额定工作压力(Mpa 0.7 0.7 1.0 1.0 1.0 1.25 1.25
    出水温度( 95 95 95 95 91 115 115
    回水温度( 70 70 70 70 70 70 70
    循环水量(T/H 24 45 96 144 240 200 267
    本体受热面(M2 28.6 57.63 107.16 197.61 291.33 427.15 517.2
    计算排烟温度( 156.43 164.7 158.27 156.71 100 133.2 140.93
    设计效率(% 90.63 90.4 90.6 90.8 94.2 93.47 93.12
    锅炉净重(T 6.8 8.5 11.6 16.6 21.5 46.4 59.3
    锅炉满水容量(T 10.4 13.4 20.9 28.7 36.8 77.6 98.9
    燃料消耗量(NM3/H 85.6 172.8 321.2 498 631.5 1094.5 1598.5

    锅炉尺寸

    长、宽、高

    (mm)

    4440

    2400

    2200

    4520

    2800

    2200

    4800

    3100

    3050

    5400

    3100

    3320

    6750

    2480

    3410

    7420

    3340

    3510

    7965

    3730

    3960



  • 图片展示
  •     WNS热水锅炉技术参数4 WNS热水锅炉技术参数1.jpg WNS燃油气热水锅炉案例图 (2).jpg WNS燃气热水锅炉结构图 (4).jpg
