  • 卧式手动/自动快装链条炉排燃煤常压热水锅炉
  • 规格型号:0.7——4.2MW

    热效率:81%

    适用燃料:烟煤、无烟煤

    应用范围:供暖、集中供热、用热水

    产品简介:CDZH/CDZL型燃煤卧式常压热水锅炉,是一种卧式三回程水火管混合式锅炉,在锅筒内布置一束螺纹烟管。采用轻型块状炉排,配有鼓风机、引风机进行机械通风

    全国销售热线:158 9366 6088

  • 产品介绍
  •

    CDZL燃煤热水锅炉结构图 (1).JPG四通卧式手动/自动快装链条炉排燃煤常压热水锅炉具有国内领先水平,与行业内同参数锅炉相比,具有结构紧凑、出力大、升温快、热效率高等特点。该炉将两侧集箱上的部分上升管拉向炉膛,引入锅筒侧下方辅以锅筒底部隔热整浇成型,组成炉顶受热面,避免了锅筒底部火焰高温辐射,成功解决了锅筒底部“鼓包”缺陷。



    两翼烟道布置,使烟气通畅地经由两翼烟道后进入前烟箱,有效降低了高温区管板的烟温,防止了管板裂纹和爆管事故的发生。锅筒内采用单回程螺纹烟火管,传热效果好;具有烟管内烟尘自清扫能力,并通过合理的烟速设计,避免了烟管内积灰和磨损。采用强辐射炉拱,根据不同燃料设计炉拱,使前拱与后拱相适应,形成“α”火焰燃烧,易于着火,并提高了燃料的燃烬程度,解决了劣质煤的燃料问题,使煤种适应性更强。



    四通卧式手动/自动快装链条炉排燃煤常压热水锅炉炉膛出口烟尘惯性分离,有效降低排烟含尘浓度,并减少了对后部受热面的磨损。炉排底座采用独立风室、两侧进风、曲臂螺杆调风结构,调节灵活,布风均匀。采用推拉式闸板清灰装置,闸板由耐热铸铁精加工面密封,有效防止燃烧变形和炉排漏风。采用大块炉排片漏煤少、燃烧调整方便、可靠性高、结构紧凑。安装体积比其它型式锅炉小,缩短了安装周期,降低了锅炉房造价。热水锅炉采用分流引射循环技术,受热面回路内介质流速优于国家标准要求。



  • 性能特点
  •

    CDZL燃煤热水锅炉结构图 (2).JPG1、结构紧凑,充分吸收了国内外现在散装、组装锅炉的优点;



    2、四通卧式手动/自动快装链条炉排燃煤常压热水锅炉为单锅筒纵置式,上部筒体热水空间大,升温快,出力够。管式对流受热,传热系数高,传热效果好;



    3、炉膛空间大,燃烧工况好,燃烧稳定,吸热充分;



    4、热水锅炉热效率为83%,高于工业锅炉通用技术条件;



    5、链条炉排结构,转速合理,保证燃料在炉内有足够的燃烧时间,节约了燃料消耗,降低了运行成本。锅炉烟气尾部布置有省煤器,锅炉余热利用充分;



    6、给水采用微机控制,自动进水,遥控配风,缺水、超压、超温保护,烟温监测,安全可靠;



    7、烟尘排放量低,噪音小,能达到国家环保要求;



    8、锅炉快装出厂,到使用现场后安装方便快捷。



    CDZH燃煤热水锅炉案例图 (2).JPG CDZH燃煤热水锅炉案例图 (1).JPG

  • 技术参数
  •

    四通锅炉型号 CDZL0.7 CDZL1.4 CDZL2.8 CDZL4.2 CDZL7.0
    额定热功率(MW) 0.7 1.4 2.8 4.2 7.0
    出水温度(℃) 85 85 85 85 85
    回水温度(℃) 60 60 60 60 60
    热效率(%) 81.6 81.6 81.6 81.6 81.6
    受热面积(㎡) 30.4 59 124 230 424
    锅炉重量(t) 14.5 25 28 30 50
    锅炉尺寸(mm)

    4824

    2150

    2960

    5280

    2380

    3030

    6000

    2500

    3400

    7200

    2600

    3800

    8000

    3200

    5580



  • 图片展示

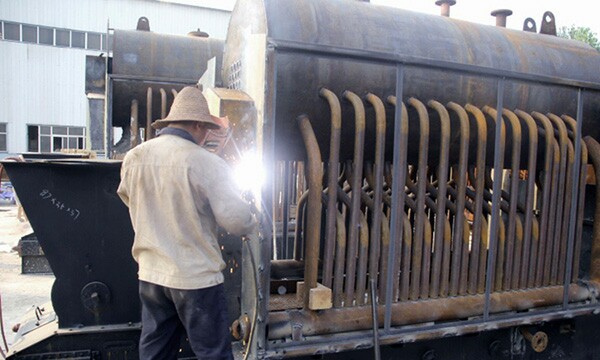

  •  DZ(H)L系列锅炉3.jpg CDZL常压热水锅炉1 (2).jpg CDZL常压热水锅炉1 (1).JPG DZ(H)L系列锅炉5.jpg
