  • 组装链条炉排燃煤热水锅炉
  • 规格型号:0.7——4.2MW

    热效率:81%

    适用燃料:烟煤、无烟煤

    应用范围:供暖、集中供热、用热水

    产品简介:SZL组装链条炉排热水锅炉是一种卧式三回程水火管混合式锅炉,在锅筒内布置一束螺纹烟管。采用轻型块状炉排,配有鼓风机、引风机进行机械通风

    全国销售热线:158 9366 6088

  • 产品介绍
  •

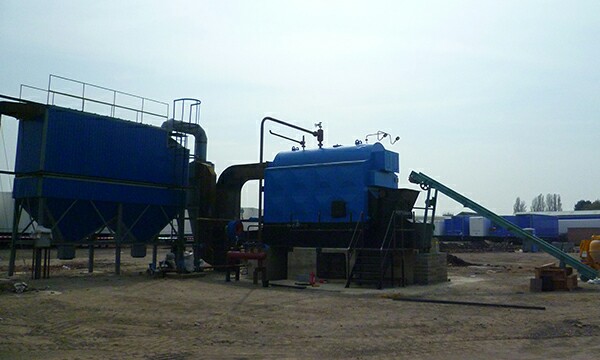

    SZL热水锅炉案例图 (1).jpeg四通组装链条炉排燃煤热水锅炉是双锅筒纵置链条炉排锅炉。锅炉本体由纵置的上、下锅筒和对流管束组成。燃烧室左右二侧装有光管水冷壁管。上锅筒内装有表面排污装置,下锅筒内装有定期排污装置,在锅炉尾部布置了省煤器。燃烧部分采用轻型链条炉排实现机械加煤,配有鼓风机、引风机进行机械通风,并装有螺旋出渣机实现自动出渣。



    燃料自煤斗落到炉排上,进入炉膛燃烧后,火焰经过后拱折射向上通过本体燃烬室折向对流管束,通过后烟气出口进入省煤器、除尘器,然后由引风机抽引通过烟道至烟囱排向大气。以组装方式出厂,燃烧设备采用轻型链条炉排,操作维修方便。燃烧稳定,热效率高,配以高效除尘器,符合国家环保要求。



  • 性能特点
  •

    SZL热水锅炉结构图.JPG1、本锅炉分上、下两大件出厂,上部大件包括锅炉本体、钢架集上部炉墙,下部大件包括煤斗、链条炉排、底座钢架、下部炉墙,除中间隔墙在现场砌筑外其余部件均组装出厂;



    2、燃烧部分采用轻型链条炉排,双侧进风。炉排下设有六个独立风室,在风室两侧设有调风机构,空气由鼓风机鼓入在底座下部进入二侧风道,经调风机构进入独立风室;



    3、上部炉墙由工厂组装出厂,下部炉墙及前后拱由耐火粘土砖硅酸纤维及保温材料组成。燃料自加煤斗经煤闸门进入炉膛燃烧,燃烬的煤渣在炉排的运行下落入出渣斗由螺旋出渣机排出;



    4、锅炉设有电控操作台,操作台设有锅炉热工参数显示仪、鼓、引风机开度指示表、电动执行机构的遥控按钮。锅炉给水采用自动给水装置并设有超温报警装置;



    5、燃烧煤种适宜低位发热值≥17750J/Kg,挥发物>38.5%,含灰量≤32.4%的二类烟煤。

  • 技术参数
  •

    四通锅炉型号 SZL2 SZL4 SZL6 SZL10 SZL15 SZL20
    额定蒸发量(t/h) 2 4 6 10 15 20
    工作压力(Mpa) 1.25/2.5 1.25/2.5 1.25/2.5 1.25/2.5 1.25/2.5 1.25/2.5
    蒸汽温度(℃) 194/225 194/225 194/225 194/225 194/225 194/225
    给水温度(℃) 20 20 20 20 20 20
    炉排面积(㎡) 3.22 6.72 7.52 11.8 18 23
    热效率(%) 79.55 78.82 79.5 80.2 82 82
    锅炉重量(T) 25 30 22.5 26.5 30 35

    锅炉尺寸

    长、宽、高

    (mm)

    5500
    2350
    3970
    7730
    2360
    3520
    6150
    2840
    3540
    7853
    3316
    3524
    10000
    3200
    3500
    11000
    3200
    3500
  • 图片展示

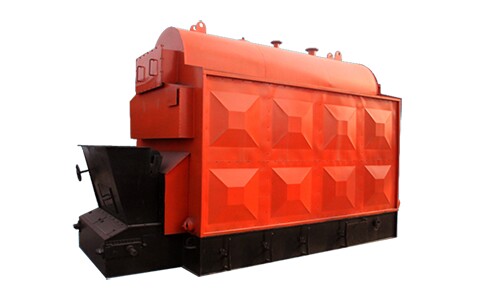

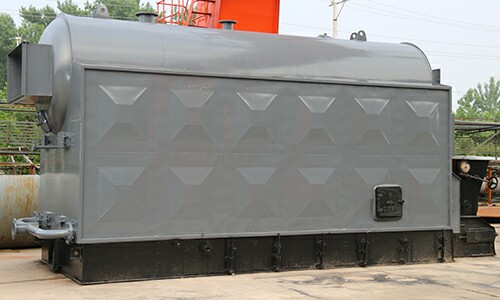

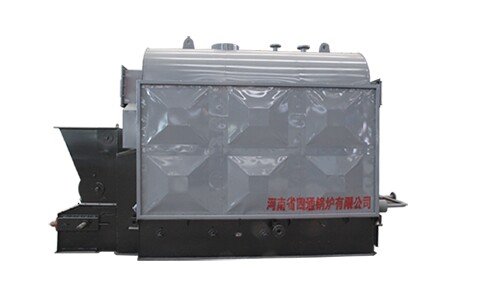

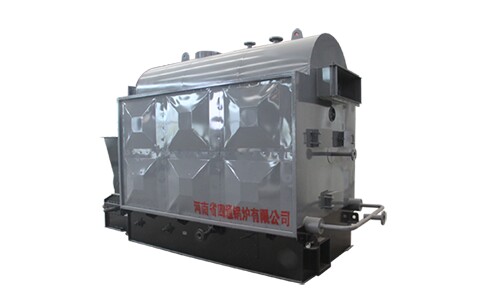

  •  SZL热水锅炉产品图 (2).jpg SZL热水锅炉产品图 (1).jpg SZL热水锅炉产品图 (4).jpg SZL热水锅炉产品图 (3).JPG
