  • 卧式燃油/气蒸汽锅炉
  • 锅炉容量:1 ~ 20 蒸吨

    设计热效率:≥95%

    适用燃料:天然气、轻油、重油、煤气等

    应用范围:集中供热、供暖

    产品简介:四通WNS型燃气蒸汽锅炉是与德国技术合作开发的锅炉产品,各项技术指标均达到世界先进水平。该种类锅炉真正的做到了燃烧清洁、排放无污染、操作便捷、出力充足

    全国销售热线:158 9366 6088

  • 产品介绍
  •

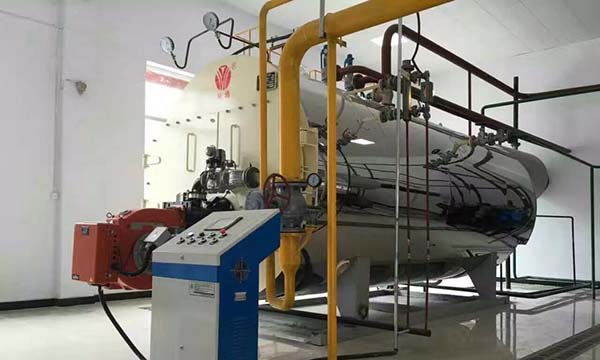

    WNS燃气蒸汽锅炉结构图 (1).JPG四通立式燃油/气蒸汽锅炉为卧式快装内燃三回程火管锅。采用偏置炉胆湿背式结构,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气。锅炉装有活动的前后烟箱盖,使锅炉检修方便。



    四通立式燃油/气蒸汽锅炉在工作时加热设备释放热量,先通过辐射传热被水冷壁吸收,传递给水使水沸腾汽化,产生大量蒸汽进入汽包进行汽水分离,分离出的蒸汽进入过热器,通过辐射、对流方式继续吸收炉膛顶部和水平烟道、尾部烟道的烟气热量,并使过热蒸汽达到所要求的工作温度。



    锅炉配置技术性能良好的工业燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,全自动运行等先进技术,并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。

  • 性能特点
  •

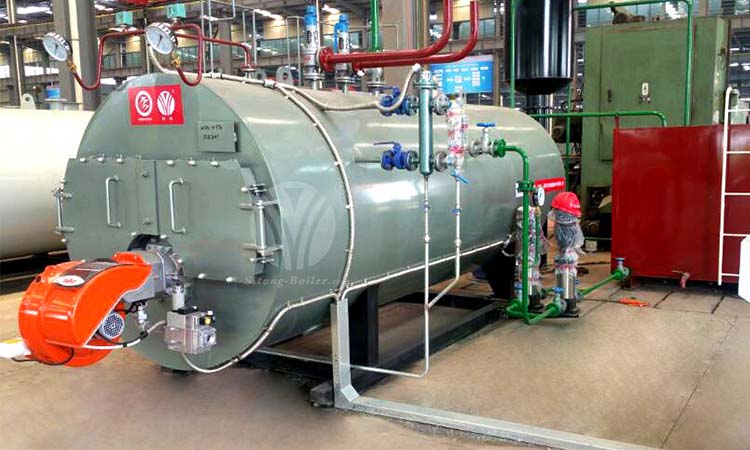

    WNS燃气蒸汽锅炉结构图 (3).JPG1、四通卧式燃油/气蒸汽锅炉为锅壳式全湿背顺流三回程烟火管结构,即提高了锅炉的吸热强度,又满足了换热面受热膨胀的需要,科学合理,经久耐用;



    2、合理的受热面结构,有效控制烟气阻力;



    3、适当的控制排烟温度,即保证锅炉效率,又防止烟气冷凝,延长锅炉使用寿命;



    4、锅炉装有活动的前后烟箱盖,使锅炉检修方便;



    5、压力开关保护、低水位保护、安全阀保护,确保锅炉在各种工况下万无一失;



    6、波形炉胆和螺纹烟管等强化传热元件的应用,不仅强化传热效果,还有效吸收炉体的热胀冷缩;



    7、不锈钢外包装,抗腐蚀性能增加。

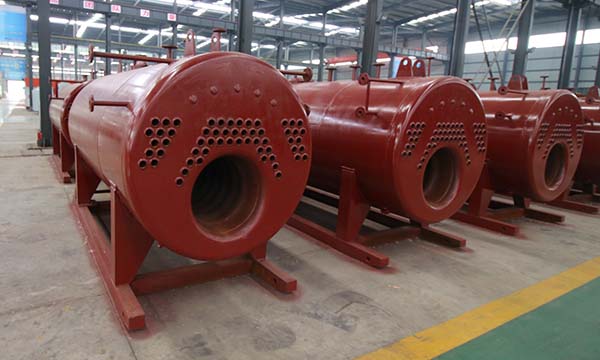

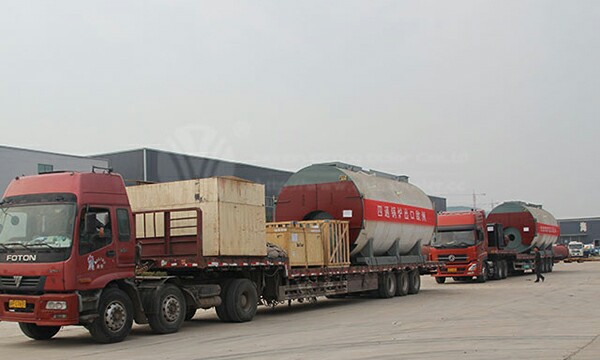

    WNS燃气蒸汽锅炉发货图 (8).jpg WNS燃气蒸汽锅炉发货图 (9).jpg

  • 技术参数
  •

    四通锅炉型号  WNS0.5-1.25-YQ WNS1-1.25-YQ  WNS1.5-1.25-YQ  WNS2-1.25-YQ  WNS4-1.25-YQ  WNS6-1.25-YQ  WNS8-1.25-YQ WNS15-1.25-YQ  WNS20-1.25-YQ
    额定蒸发量(T/H   0.5 1 1.5 2 4 6 8 15 20
     额定蒸汽压力(Mpa 1.25  1.25  1.25  1.25  1.25   1.25 1.25   1.25  1.25
     额定蒸汽温度( 194   194  194  194  194 194  194   194 194
     额定进水温度(  20 20   20  20  20  20 20  20  20
     本体受热面(M2 12.964  28.6  34.7   57.63 107.16  197.61   291.33  427.15 517.2
    冷凝器(M2   10.56  21.12
     计算排烟温度(  155.93 156.43   144.9  164.7 158.27  156.71   100  133.2  140.93
    设计效率%   92.5 90.63  92.91  90.4  90.6   90.8 94.2   93.47 93.12
    设计环境温度(  20 20   20 20  20   20 20  20   20
    设计排污率(%   5 5   5 5   5  5 5   5 5
    锅炉净重(T  3.47 6.8 6.97 8.5 11.6 16.6 21.5 24.3 50
    锅炉水容量(T   1.83 3.6  2.6  4.9  9.3  12.1  15.3  40  30
    燃料消耗量(NM3/H   41.34  85.6  123.47  172.8 321.2   498 631.5   1094.5  1598.5

     锅炉尺寸

    长、宽、高

    (mm)

    2610

    1200

    1616

    4100

    2200

    2200

    4130

    1900

    2160

    4450

    2800

    2120

    4800

    3100

    3050

    5400

    3100

    3320

    6750

    2480

    3410

    7420

    3340

    3510

    7965

    3730

    3960



  • 图片展示
  •

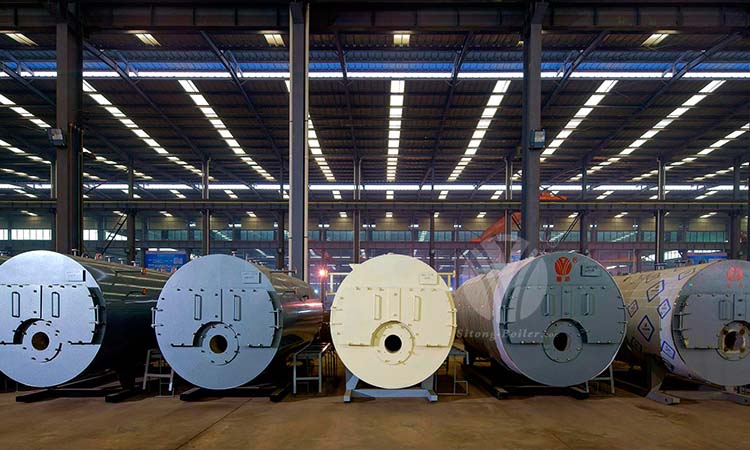

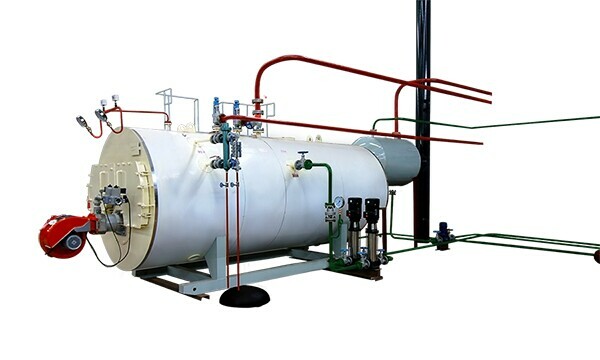

    WNS燃气蒸汽锅炉结构图 (1).JPG WNS燃气蒸汽锅炉结构图 (3).JPG WNS燃气蒸汽锅炉结构图 (8).JPG WNS燃气蒸汽锅炉结构图 (10).JPG
